手持便攜式激光遙感甲烷檢測儀

簡要描述：手持式遠程甲烷遙測儀采用TDLAS（激光光譜）技術，通過甲烷氣體對特定波長激光的吸收，定量測量目標區域內的甲烷氣體濃度，快速對區域內的甲烷氣體濃度進行監測。手持儀可由巡檢人員隨身攜帶，靈活動態的對巡檢區域內的甲烷濃度進行檢測。遙感激光甲烷遙測儀在性能指標方面國際領先，因?yàn)樵谧饔镁嚯x、探測靈敏度、續航能力等方面的明顯優勢，使得其適合于石油和天然氣等大型工業場景中的甲烷泄漏的巡查。

產品型號： JK40-CH4-RS
廠商性質：
更新時間：2024-08-23
訪問量：215

產品咨詢聯系我們

產品詳情

手持便攜式激光遙感甲烷檢測儀

JK40-CH4-RS

1 概述

手持式遠程甲烷遙測儀采用TDLAS（激光光譜）技術，通過甲烷氣體對特定波長激光的吸收，定量測量目標區域內的甲烷氣體濃度，快速對區域內的甲烷氣體濃度進行監測。手持儀可由巡檢人員隨身攜帶，靈活動態的對巡檢區域內的甲烷濃度進行檢測。

遙感激光甲烷遙測儀在性能指標方面國際領先，因?yàn)樵谧饔镁嚯x、探測靈敏度、續航能力等方面的明顯優勢，使得其適合于石油和天然氣等大型工業場景中的甲烷泄漏的巡查。

1.1 產品規格及型號

本產品型號組成：JK40-CH4-RS

n 本產品的運行不會產生有害的干擾。

n 本產品的運行一定程度上不受外部干擾，甚至是不良干擾的影響。

本產品是一款基于激光吸收光譜技術的便攜類設備，可實現對天然氣濃度的非接觸式測量。常應用于天然氣場站、城市燃?xì)庋矙z、燃?xì)庑孤z測等場合。

本產品執行標準為：

n GB3836.1-2021《爆炸性環境第1部分：設備通用要求》

n GB3836.4-2021《爆炸性環境第4部分：由本質安全型“i”保護的設備》

1.1 產品規格及型號

本產品型號組成：JK40-CH4-RS

編碼	顏色
8302004	黑色外殼，黑色按鍵
8302004-01	黃色外殼，紅色按鍵

1.2 產品特點

n 輕量化設計 采用小巧簡約的結構設計，簡化產品尺寸和重量，可放入口袋的探測儀。

n 波長鎖頻內部集成波長鎖相器件，可保證設備長期穩定運行。

1.3 使用環境條件

大氣壓力：（70～116）kPa

環境溫度：（-20～+50）℃

相對濕度：≤95 %RH （+25℃）

1.4 對環境的影響

n 本產品的運行不會產生有害的干擾。

n 本產品的運行一定程度上不受外部干擾，甚至是不良干擾的影響。

2 結構特性與工作原理

2.1 產品構成

如圖2-1所示。

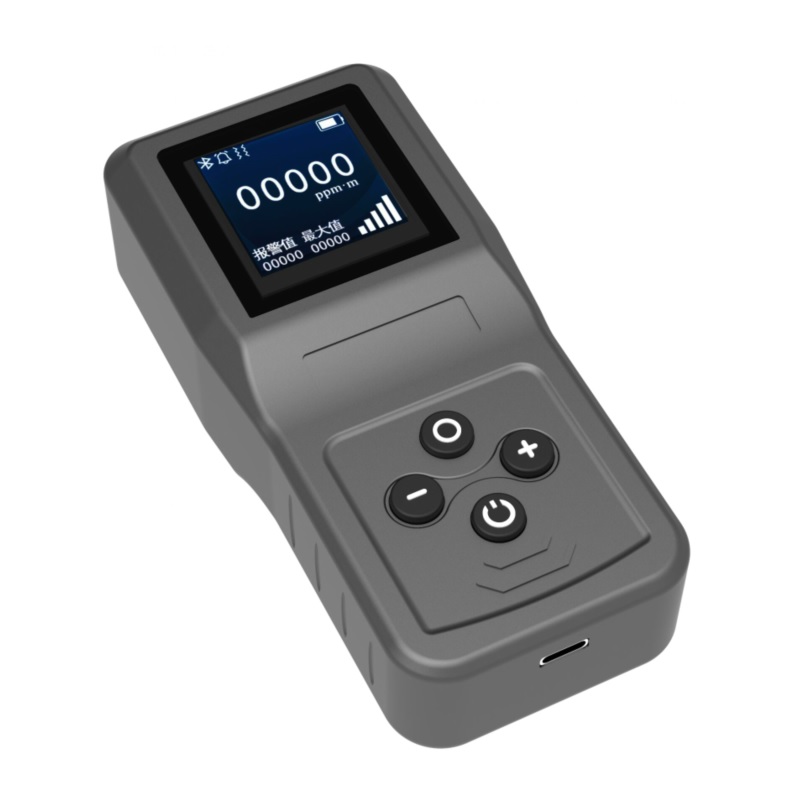

圖2-1 產品構成示意圖

2.2 工作原理

本產品的工作原理是：儀器工作時，對外發射特定波長范圍（被測氣體不同，中心波長也不相同）的探測激光，該探測激光遇到反射物（如地面、閥門、管道、墻面等）后發生漫反射，部分激光返回到儀器的探測單元。在光束路徑內，如果有被測氣體泄漏形成的氣團，該氣團將對探測激光產生吸收，未被吸收的光量與被吸收光量的比值與氣團的濃度成函數比例關系，通過計算該比值反推出氣團的濃度。如圖2-2所示。


圖2-2 工作原理示意圖

注意：

n 本產品的檢測值是光束路徑內被測氣體的總體濃度，單位為ppm·m，即氣體濃度和氣團大?。?/span>m）的乘積。

n 反射物的材質及角度會影響返回的光量，進而會影響到檢測值的大小。

n 本產品與反射物之間的距離會影響返回的光量，進而會影響到檢測值的大小。

n 天氣因素（如風力、雨雪等）會影響返回的光量，進而會影響到檢測值的大小。

3 主要性能與技術指標

3.1 機械指標

外殼材質	ABS
設備接口	USB-Type-C

3.2 電氣指標

輸入電壓

DC 3.7V

3.3 主要檢測性能指標

檢測氣體	甲烷（CH₄）
檢測原理	激光吸收光譜
探測激光功率	≤15mW
探測激光安全	Ⅰ類激光，人眼安全
檢測距離	（0～50）m
檢測范圍	（0～50000） ppm·m
檢測誤差	±5%以內
靈敏度	5 ppm·m
響應時間	≤0.1s

3.4 尺寸與重量

3.4.1 產品尺寸

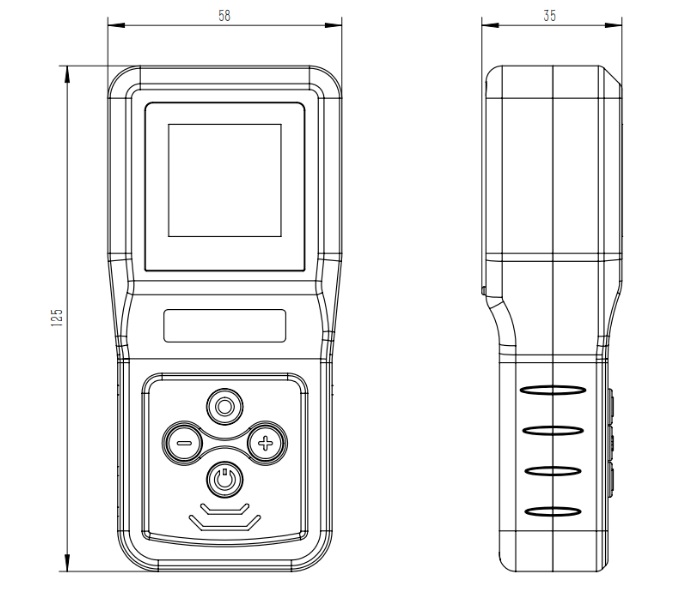

產品尺寸如圖3-1所示。


圖3-1 產品尺寸圖

3.4.2 產品重量

單位重量：0.25kg（凈重）

運輸重量：1.0kg（毛重）

4 開箱

開箱前請檢查包裝的完整性。

開箱后，請按表4-1的內容進行檢查及確認。

表4-1 開箱內容檢查表

名稱及規格	數量及單位	備注
微型激光智能氣體遙測儀	1臺
產品合格證	1份
充電頭	1個
充電線	1根
